1.Aplikasyon (N2XY kab):
Sa yo pouvwa ak kab fil elektrik fiks yo itilize pou ekipman pou elektrisite nan sistèm enstalasyon vòltaj ki ba. Yo byen adapte ak itilizasyon anba tè nan aplikasyon endistriyèl ak yon pwoteksyon mekanik adisyonèl. Kab sa yo ka fiks sou plato kab, nan kanal oswa fiks sou mi yo.
2.Estanda(N2XY kab):
IEC 60502-1, VDE 0276-603, IEC/EN 60228
Ignifuge flanm dife dapre IEC/EN 60332-1-2

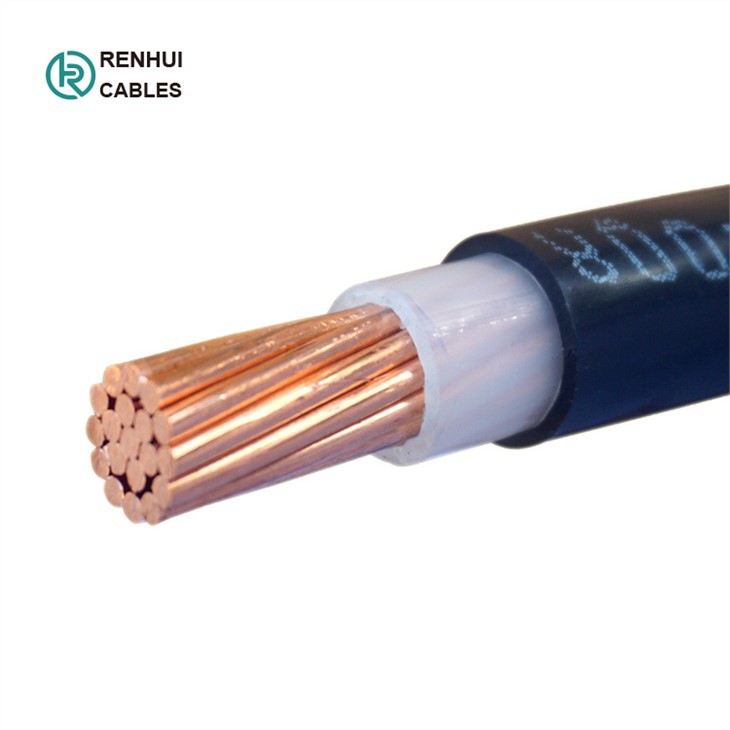

3.Konstriksyon (N2XY kab):
Kondiktè RE: Klas 1 kondiktè kwiv solid RM: Klas 2 bloke sikilè oswa sikilè konpakte SM: Klas 2 bloke sektè ki gen fòm Izolasyon XLPE (Polyethylene ki gen lyen kwa) Djenn PVC (klori polivinil) Idantifikasyon Nwayo 3 nwayo: vèt/jòn ble mawon 4 nwayo: vèt/jòn mawon nwa gri 5 nwayo: vèt/jòn ble mawon nwa gri 7 nwayo ak pi wo a: nwayo nwa ak nimewo blan Koulè djenn: Nwa |
|
|
4.Characteristic (N2XY kab):
Evalyasyon vòltaj Uo/U: 0.6/1kV Evalyasyon Tanperati Pandan enstalasyon -5 degre a plis 50ºC Enstalasyon fiks: -20 degre a plis 90 degre Reyon koube minimòm Fiks: 12 x dyamèt jeneral |
|
5.Paramèt kab(N2XY kab):
Seksyon transvèsal nominal | Dyamèt kondiktè (apeprè) | Epesè izolasyon nominal | Epesè djenn nominal | Dyamèt jeneral (Apeprè) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Seksyon transvèsal nominal | Dyamèt kondiktè (apeprè) | Epesè izolasyon nominal | Epesè djenn nominal | Dyamèt jeneral (Apeprè) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6.Package: Ekspòte tanbou an bwa(N2XY kab).
