300/500V H05RR-F Kab
1. aplikasyon, 300/500V H05RR-F kab
Kawotchou kawotchou ki lejè pou koneksyon aparèy elektrik nan estrès mekanik ki ba ak mwayen nan kay la ak biwo nan chanm sèk ak mouye men li pa apwopriye pou itilizasyon pèmanan deyò.
 |
 |
 |

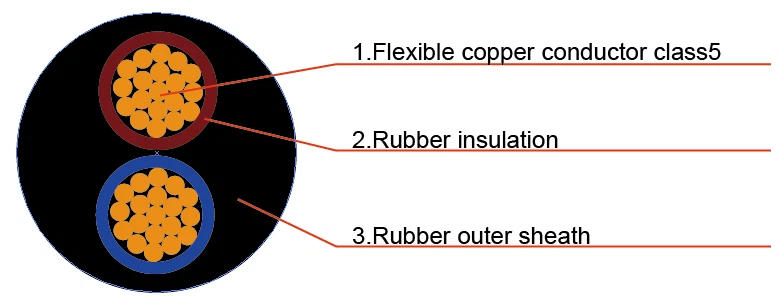

2. Desen kab, 300/500V H05RR-F kab
 |
 |
 |
 |
 |
 |
3.Konstriksyon, 300/500V H05RR-F Kab
-Kondiktè: fleksib kondiktè kwiv klas 5
-Izolasyon: izolasyon kawotchou etilèn pwopilèn
-Filler: ranpli kòd (Dapre kondisyon pwodiksyon)
-Anbalaj tep
-Djenn deyò:Djenn kawotchou
4.Specification, 300/500V H05RR-F kab
1 Nwayo: 1. 0 ~ 400mm2
2 Nwayo: 1.0 ~ 95mm2
3 ~ 5 Nwayo: 1. 0 ~ 150mm2
3+1 Nwayo: 2.5 ~ 150mm2
3+2 Nwayo: 2.5 ~ 150mm2
4+1 Nwayo: 2.5 ~ 150mm2
5.Core idantifikasyon, 300/500V H05RR-F Kab
1 Nwayo: Gri (Nwa)
2 Nwayo: Brown, ble
3 Nwayo: mawon, ble, jòn / vèt
4 Nwayo, 3+1 Nwayo: mawon, ble, gri, jòn/vèt
5 nwayo, 3+2Nwayo, 4+1 Nwayo:Mawon, Ble, Nwa, Gri, Jòn/vèt
6.Done teknik, 300/500V H05RR-F Kab
To vòltaj (U0/U): 300/500V
Max vòltaj (Um): 1.1U
Max. Tanperati operasyon kondiktè导: +60 degre
Tanperati anviwònman travay: -20 degre ~+45 degre
Tanperati pou mete kab : Pi wo oswa egal a 0 degre
Min. Koube dyamèt: 6D
Tès vòltaj: 2.5KV/5min
7.Data fèy, 300/500V H05RR-F Kab
|
Spesifikasyon (mm2) |
Dyamèt kondiktè (mm) |
Epesè izolasyon (mm) |
Epesè djenn ekstèn (mm) |
Apeprè. Dyamèt (mm) |
Apeprè Pwa (kg/km) |
|
3x1 |
1.2 |
0.8 |
1.4 |
8.3~10.7 |
122 |
|
3x1.5 |
1.5 |
0.8 |
1.6 |
9.2~11.9 |
160 |
|
3x2.5 |
2.0 |
0.9 |
1.8 |
10.9~14.0 |
225 |
|
3x4 |
2.5 |
1.0 |
1.9 |
12.7~16.2 |
306 |
|
3x6 |
3.2 |
1.0 |
2.1 |
14.1~18.0 |
408 |
|
3x10 |
4.3 |
1.2 |
3.3 |
19.1~24.2 |
758 |
|
3x16 |
5.3 |
1.2 |
3.5 |
21.8~27.6 |
1014 |
|
3x25 |
7.0 |
1.4 |
3.8 |
26.1~33.0 |
1473 |
|
3x35 |
8.0 |
1.4 |
4.1 |
29.3~37.1 |
1870 |
|
3x50 |
9.6 |
1.6 |
4.5 |
34.1~42.9 |
2509 |
|
3x70 |
11.5 |
1.6 |
4.8 |
38.4~48.3 |
3362 |
|
3x95 |
13.3 |
1.8 |
5.3 |
43.3~54.0 |
4476 |
|
3x120 |
15.0 |
1.8 |
5.6 |
47.3~60.0 |
5355 |
|
3x150 |
16.8 |
2.0 |
6.0 |
52.0~66.0 |
6626 |
8. Pwogrè Pwodiksyon
9. Sètifika:
 |
 |
10.Anbalaj:
- Tanbou an bwa asye (fumigasyon)
Longè kab nan chak tanbou: 1000m/2000m oswa selon kondisyon aktyèl longè kab.
-Gwosè tanbou:
Dapre longè kab ak gwosè veso
Yo nan lòd yo site ou pri egzat, tanpri di nou kantite longè kab ou bezwen. Pi gwo kantite, plis benefis rabè pare pou ou!
- Pò anbakman:
Kendao, oswa lòt pò selon kondisyon ou yo.
-Machandisman lanmè:
FOB/C&F/CIF sitasyon yo tout disponib.
 |
 |
 |
