1.Aplikasyon:

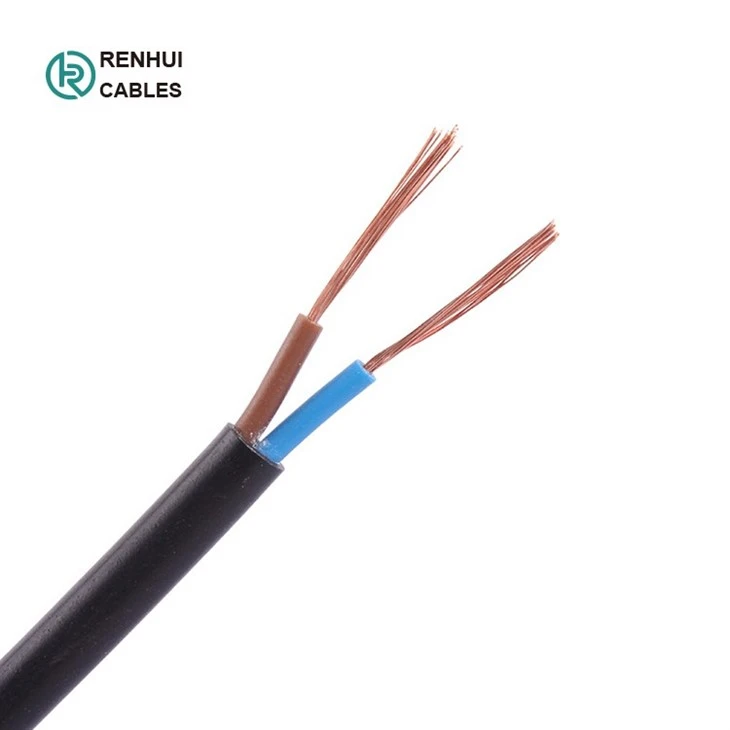

H03VV-F se PVC izole PVC gaine kab pou konekte aparèy elektrik, aparèy ak enstriman sa vle di lanp tab ak radyo nan rezo ekipman pou pouvwa a.
|
|
|
|
2.Deskripsyon:
H03VV-F kab yo espesyalman apwopriye pou itilize sou ti aparèy ki gen estrès mekanik ki ba ak pou koneksyon pou aparèy nan kay la lejè, tankou istansil kwizin, lanp biwo, lanp etaj, aspiratè, machin biwo, radyo, biwo; pou aparèy nan kay la, ki gen ladan nan lokal mouye; pou travay mwayen (egzanp machin lave, sechwa vire, ak frijidè).
Osi lwen ke câbles sa yo admèt nan espesifikasyon ki enpòtan nan ekipman an, Yo pa pèmèt pou itilize ak aparèy pou kwit manje oswa chofaj. Kab ak seksyon transvèsal 0.75 mm² yo pa apwopriye pou itilize deyò oswa itilize nan machin endistriyèl oswa kiltivatè.
3.Konstriksyon:
|
Kondiktè |
Bare kondiktè fil kwiv amann, DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5 ak HD 383 |
|
|
Izolasyon |
Izolasyon debaz PVC pou VDE -0281 Pati 1, Koulè kode selon VDE-0293-308, Tè vèt-jòn (3 kondiktè ak pi wo) |
|
|
Djenn |
PVC ekstèn djenn |
|
|
|
|
|
4.H03VV-F KabDone teknik 300/300V:
|
Rated vòltaj Uo/U |
300/300V |
|
Tès vòltaj |
2000V |
|
minimòm reyon koube |
mobil: 15D; |
|
tanperati minimòm pandan enstalasyon an |
- 5 degre |
|
tanperati anviwònman an |
mobil: – 5 degre to |
|
max. tanperati kondiktè nan sikwi kout pou 5 s |
160 degre |
|
tanperati maksimòm kondiktè |
plis 70 degre |
|
Rezistans izolasyon nan 70 degre |
min 2 x 1010 Ω.cm |
|
tès flanm dife |
ignifuge acc. nan IEC 60332-1 |
5.H03VV-F datafèy:
|
AWG |
Nimewo nan Nwayo x Lakwa nominal Zòn Seksyon # x mm² |
Nominal An jeneral Dyamèt mm |
Nominal Kwiv Pwa kg/Km |
Nominal Pwa kg/Km |
Nominal pwa kòb kwiv mete kg/Km |
Pwa nominal kg/Km |
|
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
|
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
|
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
|
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
|
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
|
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
|
18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
