600/1000V ABC –Ayeryen Bundled Cables to BS 7870-5 (AL/XLPE)
1.Aplikasyon (Kab anlè)
Câbles ayeryen yo ki fèt pou liy distribisyon anlè yo gen tout kondiktè ki fèt ak aliminyòm 1350 ak izole ak XLPE. Faz ak nwayo net yo mete moute nan yon pake ak yon kouche men gòch. Èske yo ka itilize pou enstalasyon fiks kòm liy elektrik anlè jiska 1000 V.
2.Estanda (Kab anlè)
BS 7870-5:1999
3.Konstriksyon (Kab anlè)

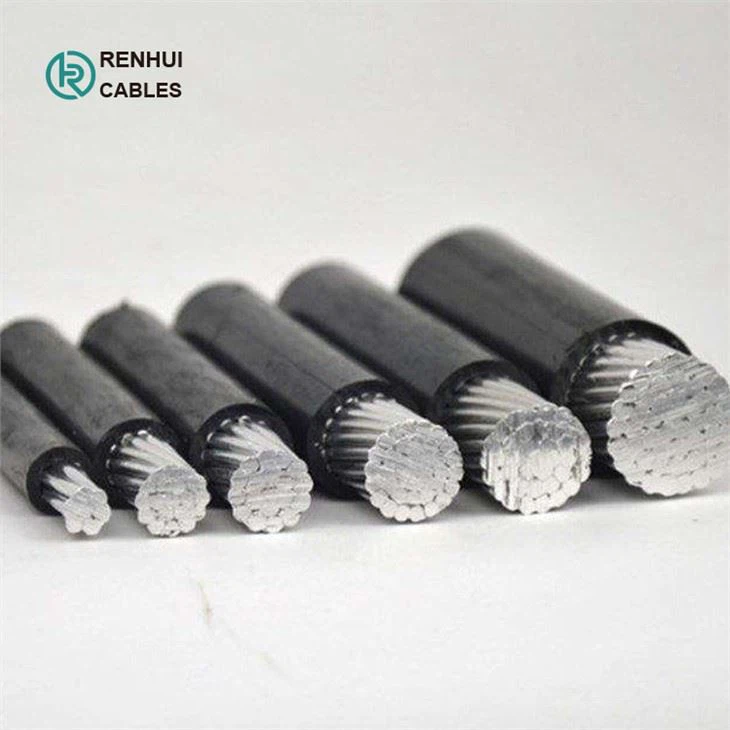

Kondiktè | Kondiktè yo dwe nan fil aliminyòm 1350 epi yo konpakte sikilè stranded(RM). |
|
Izolasyon | XLPE. 1, 2 ak 3 leve kòt longitudinal sou sifas nwayo yo. Sifas nwayo net la ta dwe gen omwen 12 zo kòt pou koup transvèsal jiska 50 mm² ak yon minimòm de 16 zo kòt pou nwayo ki pi wo a 50 mm². Nan ka senk pakèt nwayo sifas nwayo pwoteksyon an ta dwe lis. | |
Asanble | 2 jiska 4 nwayo nan koup transvèsal egal yo bloke ansanm nan kouche bò gòch, Anplis de sa, 1 oswa 2 nwayo nan seksyon kwa redwi ka ko-bloke. |
4.Done teknik (Kab anlè)
Rated vòltaj | kV | 0.6/1 |
Tès vòltaj | Veff kV | 4 |
Tap mete tanperati | degre | min. -20 |
Tanperati opere | degre | -30 ~ plis 80 |
Tanperati kondiktè | degre | max. plis 80 |
Tanperati kout sikwi | degre /s | max. plis 130 /5 |
Reyon koube (min.) | 18 × o nan kab |
5.Dimansyon (Kab anlè)
kantite nwayo x seksyon transvèsal nominal | max. kondiktè- rezistans | min. kraze chaj nan fil kondiktè | Rating aktyèl nan lè a | Dyamèt ekstèn | Pwa total |
mm² | Ohm/km | kN | A | mm | kg/km |
1x 16 RM | 1,910 | 2,5 | 72 | 80 | 74 |
1x 25 RM | 1,200 | 4,0 | 107 | 90 | 106 |
1x 35 RM | 0,868 | 5,5 | 132 | 105 | 138 |
1x 50 RM | 0,641 | 8,0 | 165 | 118 | 182 |
1x 70 RM | 0,443 | 10,7 | 205 | 130 | 252 |
1x 95 RM | 0,320 | 13,7 | 240 | 154 | 333 |
1x 120 RM | 0,253 | 18,6 | 290 | 170 | 408 |
1x 150 RM | 0,206 | 23,2 | 334 | 190 | 502 |
1x 185 RM | 0,164 | 28,7 | 389 | 210 | 611 |
1x 240 RM | 0,125 | 37,2 | 467 | 240 | 801 |
2x 16 RM | 1,910 | 2,5 | 72 | 156 | 147 |
2x 25 RM | 1,200 | 4,0 | 107 | 180 | 208 |
2x 35 RM | 0,868 | 5,5 | 132 | 200 | 277 |
2x 50 RM | 0,641 | 8,0 | 165 | 235 | 361 |
2x 70 RM | 0,443 | 10,7 | 205 | 254 | 505 |
2x 95 RM | 0,320 | 13,7 | 240 | 303 | 666 |
2x 150 RM | 0,206 | 23,2 | 334 | 380 | 1004 |
4x 16 RM | 1,910 | 2,5 | 72 | 188 | 286 |
4x 25 RM | 1,200 | 4,0 | 107 | 212 | 430 |
4x 35 RM | 0,868 | 5,5 | 132 | 241 | 553 |
4x 50 RM | 0,641 | 8,0 | 165 | 278 | 746 |
4x 70 RM | 0,443 | 10,7 | 205 | 318 | 1009 |
4x 95 RM | 0,320 | 13,7 | 240 | 378 | 1332 |
4x 120 RM | 0,253 | 18,6 | 290 | 544 | 1632 |
4x 50 plis 1x 25 RM | 0,641/1,200 | 8,0/4,0 | 165/107 | 319 | 814 |
4x 50 plis 1x 35 RM | 0,641/0,868 | 8,5/5,5 | 165/132 | 319 | 845 |
4x 70 plis 1x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 360 | 1105 |
4x 70 plis 2x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 400 | 1217 |
4x 95 plis 1x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 418 | 1438 |
4x 95 plis 2x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 420 | 1544 |
4x120 plis 1x 25 RM | 0,253/1,200 | 18,6/4,0 | 290/107 | 590 | 2050 |
5.Pake: Ekspòte tanbou an bwa (Kab anlè)
